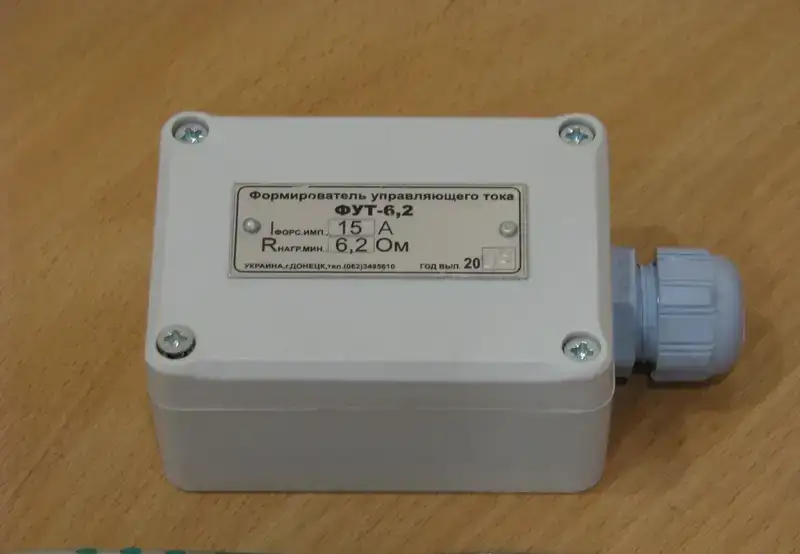

Формирователь управляющего тока ФУТ-6,2 (далее по тексту ФУТ), предназначен для управления электромагнитным клапаном, путем формирования импульса форсирующего тока в момент включения, и последующего формирования тока удержания. Главное преимущество ФУТ-6,2 это создание щадящего режима питания для электромагнита, напряжение удержание подается минимальное и постоянного тока, что защищает электромагнит от перегрева, а значит преждевременного выхода из строя. И второе: существенно (около 10 раз) снижает количество потребляемой электроэнергии магнитом. ФУТ-6,2 можно смело назвать ресурсо- и энергосберегающем прибором, окупаемость которого не более 1 месяца.
1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.1 Напряжение питающей сети, В 187 – 242
1.2 Напряжение удержания постоянное, В 6-7
1.3 Частота питающей сети, Гц. 50±1
1.4 Сопротивление подключаемой катушки
электромагнита, Ом, не менее 6,2
1.5 Номинальный ток нагрузки, А
при формировании форсирующего импульса,
не более 20
по желанию заказчика этот ток можно увеличить до 35 А
при формировании тока удержания, не более 0,4
1.6 Длительность форсирующего импульса, с
минимальная 0,4
максимальная 1,4
1.7 Время формирования тока удержания - неограниченно
1.8 Число включений в час, не более 100
1.9 Минимально допустимое время между отключением и последующим включением, с 10
1.10 Потребляемая мощность, ВА, не более 20
1.11 Масса кг, не более 0,5
1.12 Габаритные размеры, мм, не более 117*63*43
